| 브랜드 이름: | Liang He |
| 모델 번호: | D71X |
| MOQ: | 1개 |
| 가격: | ＄12.9-65.3 per set |
| 포장에 대한 세부 사항: | 상자, 목재 케이스 |
| 지불 조건: | 전신환, 인수 인도, D/P (지급도 조건), 웨스턴 유니온, 머니그램, L/C (신용장) |

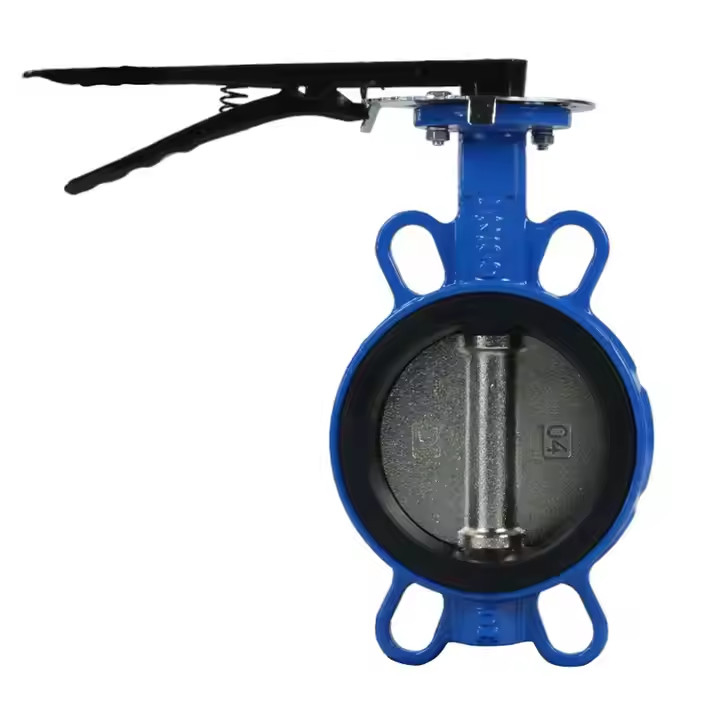

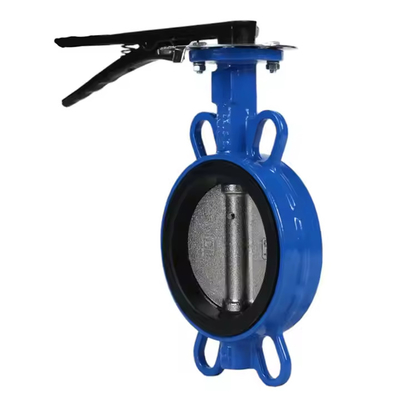

DN50 PN16 유연 철 손잡이 클램프 부드러운 봉인 나비 밸브
제품 소개
부드러운 밀폐 클램프 수동 나비 밸브는 석유, 화학 산업, 금속,수력 및 기타 분야.
이 나비 밸브의 나비 판은 파이프 라인의 지름 방향으로 설치되어 있으며, 디스크 모양의 나비 판은 축 주위를 회전하고 회전 각도는 0 ° ~ 90 °입니다.그리고 회전이 90 °에 도달 할 때, 밸브는 완전히 열려있는 상태에 도달합니다.
특징
1간단한 구조, 작은 크기, 가벼운 무게:이 나비 밸브는 몇 개의 부품으로 구성되어 있으며, 설치 크기가 작고, 구동 토크가 작고, 간단하고 빠른 작동입니다.
2좋은 흐름 조절 기능:나비 밸브가 완전히 열리면 나비 판의 두께는 밸브 몸체를 통과하는 매체의 저항입니다.그래서 밸브에 의해 생성 압력 하락은 매우 작습니다, 그리고 좋은 흐름 조절 특성을 가지고 있습니다.
3신뢰성 높은 밀폐 성능:부드러운 밀착 수동 나비 밸브는 고무 또는 PTFE 및 다른 재료를 밀착 구조로 채택합니다.좋은 밀폐 성능을 보장하고 정상적인 온도 및 압력 환경에 적합합니다..
제품 응용
1석유, 가스, 화학 산업:유체 매체를 제어하는 데 사용되며 다양한 산업 파이프라인 시스템에 적응합니다.
2물 처리 시스템:물 흐름을 조절하고 물 흐름을 차단하는 데 사용됩니다. 물 공급 및 배수 파이프 라인을 위해 적합합니다.
3열발전소의 냉각수 시스템:냉각 물의 흐름과 압력을 조절하는 데 사용됩니다.
주요 윤곽 연결 크기
| NPS | DN | L | 150LB | PN16 | PN10 | 10K | 150LB | PN16 | PN10 | 10K | H1 | H2 | H3 | S*S/G | K | D3 | D4 | n-φd1 |
| D1A | D1B | D1C | D1D | n-φd | n-φd | n-φd | n-φd | |||||||||||
| 1 1/2 | 40 | 42 | 98.4 | 110 | 110 | 105 | 4~19 | 4-18 | 4-18 | 4-16 | 67 | 133 | 14 | 9 x 9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 2 | 50 | 42 |
120.7 |
125 | 125 | 120 | 4~19 | 4-18 | 4-18 | 4-16 | 67 | 133 | 14 | 9 x 9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 2 1/2 | 65 | 45 | 139.7 | 145 | 145 | 140 | 4~19 | 8~18 | 8~18 | 4-16 | 75 | 137 | 14 | 9 x 9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 3 | 80 | 45 | 152.4 | 160 | 160 | 150 | 4~19 | 8~18 | 8~18 | 8-16 | 82 | 159 | 14 | 9 x 9/12.6 | 3 | 65/90 | 50/70 | 4-7/10 |
| 4 | 100 | 52 | 190.5 | 180 | 180 | 175 | 8~19 | 8~18 | 8~18 | 8-16 | 105 | 171 | 18 | 11 x 11/15.7 | 5 | 90 | 70 | 4~10 |
| 5 | 125 | 54 | 215.9 | 210 | 210 | 210 | 8-22 | 8~18 | 8~18 | 8-20 | 118 | 189 | 22 | 14 x 14/18.9 | 5 | 90 | 70 | 4~10 |
| 6 | 150 | 54 | 241.3 | 240 | 240 | 240 | 8-22 | 8-22 | 8-22 | 8-20 | 135 | 209 | 22 | 14 x 14/18.9 | 5 | 90 | 70 | 4~10 |
| 8 | 200 | 59 | 298.5 | 295 | 295 | 290 | 8-22 | 12-22 | 8-22 | 12-20 | 165 | 258 | 24 | 17*17/22 | 5 | 125 | 102 | 4-12 |
| 10 | 250 | 66 | 362 | 355 | 350 | 355 | 12-26 | 12-26 | 12-22 | 12-22 | 200 | 299 | 30 | 22*22/28.4 | 8 | 125 | 102 | 4-12 |
| 12 | 300 | 77 | 413.8 | 410 | 400 | 400 | 12-26 | 12-26 | 12-22 | 16-22 | 230 | 337 | 30 | 22*22/316 | 8 | 150 | 125 | 4-14 |
| 14 | 350 | 77 | 476.3 | 470 | 460 | 445 | 12-29 | 16-26 | 16-22 | 16-22 | 274 | 350 | 45 | 22*22/316 | 8 | 150 | 125 | 4-14 |
| 16 | 400 | 86/102 | 539.8 | 525 | 515 | 510 | 12-29 | 16-30 | 16-26 | 16~24 | 304 | 405 | 50 | 27*27/332 | 10 | 175 | 140 | 4-18 |
| 18 | 450 | 105/114 | 577.9 | 585 | 565 | 565 | 16-32 | 20~30 | 20~26 | 20~24 | 335 | 409 | 50 | 27*27/38 | 10 | 175 | 140 | 4-22 |
| 20 | 500 | 130 | 635 | 650 | 620 | 620 | 20~32 | 20~33 | 20~26 | 20~24 | 368 | 460 | 60 | 36*36/411 | 10 | 210 | 165 | 4-22 |
| 24 | 600 | 151 | 749.3 | 770 | 725 | 730 | 20~33 | 20~36 | 20~30 | 24-30 | 428 | 516 | 70 | 36 x 36/50.6 | 16 | 210 | 165 | 4-22 |
| 28 | 700 | 163 | 863.6 | 840 | 840 | 840 | 28~35 | 24~36 | 24-30 | 24-30 | 520 | 648 | 80 | 46*46/62 | 18 | 300 | 254 | 8~18 |
| 32 | 800 | 190 | 977.9 | 950 | 950 | 850 | 28 ~ 39 | 24-39 | 24~33 | 28-30 | 580 | 668 | 80 | 46*46/62 | 18 | 300 | 254 | 8~18 |
| 36 | 900 | 203 | 1085.8 | 1050 | 1050 | 1050 | 32-39 | 28 ~ 39 | 28~33 | 28-30 | 656 | 720 | 118 | 55*55/75 | 20 | 300 | 254 | 8~18 |
| 40 | 1000 | 216 | 1200.2 | 1170 | 1160 | 1160 | 36-39 | 28-42 | 28 ~ 36 | 28 ~ 36 | 722 | 800 | 148 | 55*55/85 | 22 | 300 | 254 | 8~18 |
제품 세부 사항:
재고 표시
FAQ
질문: 나비 밸브의 몸소 재료는 무엇입니까?
A: 유연 철
Q: 다양한 크기의 칼리버를 사용자 정의 할 수 있습니까?
A: 예, 위의 일반 칼리버입니다, 우리는 고객의 요구 사항에 따라 만들 수 있습니다.
질문: 주문하기 전에 공장을 방문할 수 있나요?
A: 예, 품질을 확인하기 위해 우리의 공장으로 오신 것을 환영합니다.
Q: 샘플을 제공합니까? 무료 또는 요금?
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 배송 비용은 고객이 부담합니다.
질문: 나비 밸브의 작동 온도 범위는 무엇입니까?
A: -20°C~120°C
비디오
|
|
