| 브랜드 이름: | Lianghe |
| 모델 번호: | KXT |
| MOQ: | 1 세트 |
| 가격: | $16.5-35.8per set |
| 포장에 대한 세부 사항: | 내부:플라스틱 필름 포장 및 판지 상자. 외부:목재 케이스를 수출합니다. |
| 지불 조건: | 전신환, 인수 인도, D/P (지급도 조건), 웨스턴 유니온, 머니그램, L/C (신용장) |

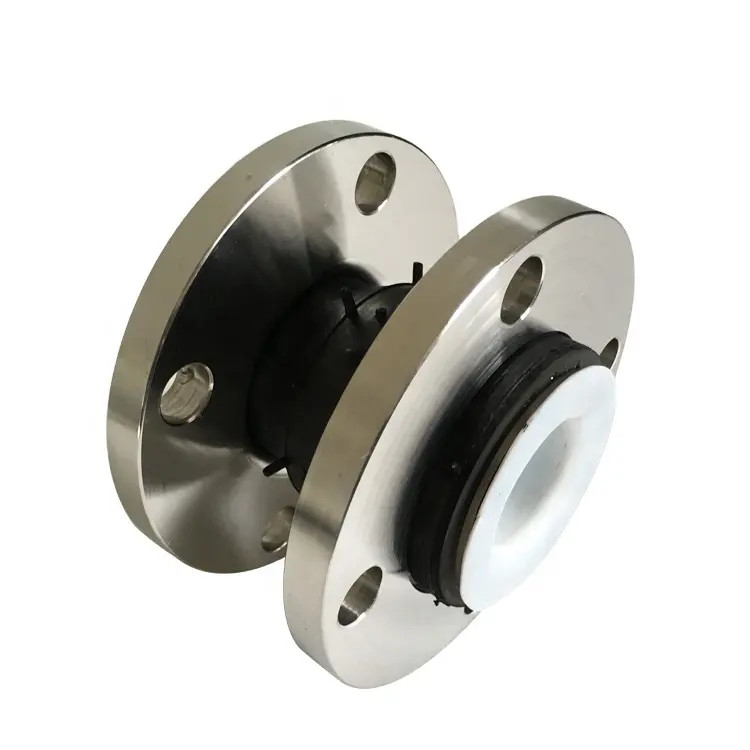

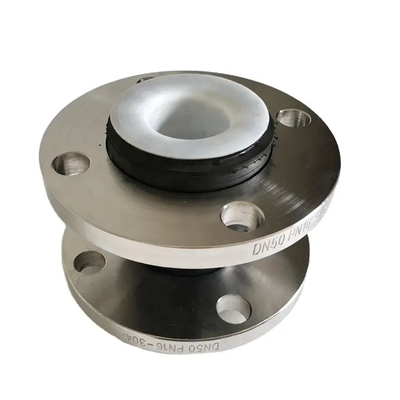

DN50 Ss304 pn16 플랜지 화학산업 유연한 PTFE 가루 고무 확장 관
PTFE 가루 고무 관절원래의 일반적인 고무 관절을 기반으로 하고 있으며, 내부에 PTFE 코팅 부착을 추가하여 고무 관절을 부식과 중소 침식으로부터 효과적으로 보호할 수 있습니다.
예를 들어,강한 산, 강한 알칼리 또는 고온 기름, PTFE 코팅은 파이프 라인의 내부 벽에 효과적으로 붙을 수 있습니다., 유연 고무 관절의 원래 기계적 및 물리적 특성이 영향을받지 않도록 파이프 라인 스트레칭 및 수축으로 인한 중류 침식 또는 분리 방지그리고 그것은 여전히 파이프 라인 진동을 보상 할 수 있습니다, 파이프 라인 이동을 흡수하고 파이프 라인 소음을 줄입니다.
PTFE 가위 고무 팽창 관절의 적용:
그것은 화학 파이프 라인에서 더 흔하며, 주로 강한 산과 알칼리, 강한 고 온도 및 강한 부식, 특히 부식 매체에있는 파이프 라인 장비에서 사용됩니다.
그 중: 운반 파이프 라인, 배기 파이프 라인, 부식 가스의 증기 파이프 라인, 롤링 밀의 고압 오일 파이프 라인, 열 교환기, 타워 탱크 인라인, 밸브 및 기타 화학 장비.
| 주요 연결 차원 | |||||||
| 길이 (mm) |
축 이동량 (mm) | 수평 이동 | 기울기 각 | 특수 길이가 | |||
| mm | 인치 | 압축 | 연장 | ||||
| 32 | 1 1/4 | 95 | 9 | 6 | 9 | 15° | 130/150/200 |
| 40 | 1 1/2 | 95 | 10 | 6 | 9 | 15° | 130/150/200 |
| 50 | 2 | 105 | 10 | 7 | 10 | 15° | 130/150/200 |
| 65 | 2 1/2 | 115 | 13 | 7 | 11 | 15° | 130/150/200 |
| 80 | 3 | 135 | 15 | 8 | 12 | 15° | 130/150/200 |
| 100 | 4 | 150 | 19 | 10 | 13 | 15° | 130/200 |
| 125 | 5 | 165 | 19 | 12 | 13 | 15° | 130/150/200 |
| 150 | 6 | 180 | 20 | 12 | 14 | 15° | 130/150/200 |
| 200 | 8 | 210 | 25 | 16 | 22 | 15° | 130/150/200 |
| 250 | 10 | 230 | 25 | 16 | 22 | 15° | 130/150/200 |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° | 130/150/200 |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° | 130/150/200 |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° | 130/150/200 |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° | 200 |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° | 200 |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° | 300 |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° | 300 |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° | 300 |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° | 300 |
| 1000 | 40 | 260 | 26 | 18 | 24 | 15° | 300 |
| 1200 | 48 | 260 | 26 | 18 | 24 | 15° | 300 |
PTFE 가위 고무 관절 구조
| 아니 | 이름 | 소재 |
| 1 | 플랜지 | Q235,SS304,SS316 |
| 2 | 내면 및 외면 고무층 | NR,EPDM,NBR,네오프렌 |
| 3 | 껍질 | PTFE |
| 4 | 압력 고리 | 강철 철사선 |
| 5 | 프레임 | 나일론 코드 직물 |
선박 표시
|
|
