| 브랜드 이름: | Liang He |
| 모델 번호: | FCH |
| MOQ: | 1개 |
| 가격: | ＄19.3-37.5 per set |
| 포장에 대한 세부 사항: | 상자, 목재 케이스 |
| 지불 조건: | 전신환, 인수 인도, D/P (지급도 조건), 웨스턴 유니온, 머니그램, L/C (신용장) |

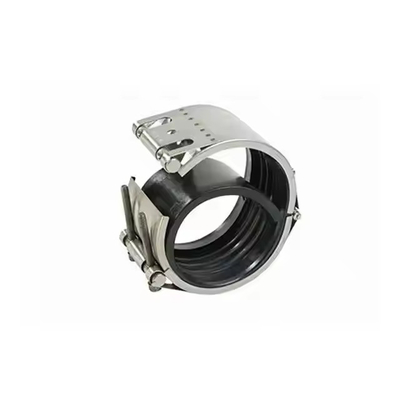

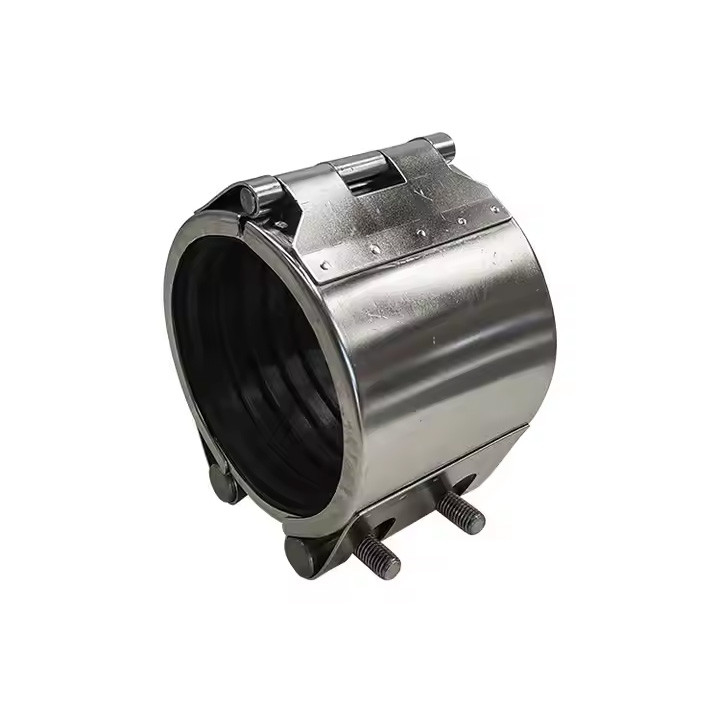

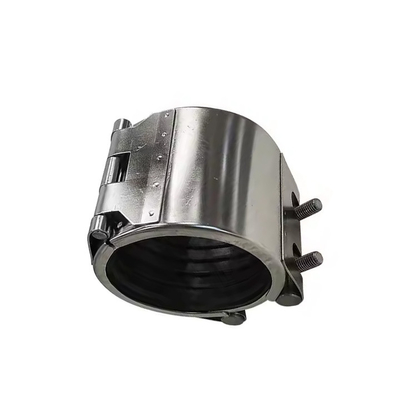

ANSI 표준 스테인리스 스틸 고압 파이프 수리 클램프
제품 소개
의FCH 패처파이프 연결 패치로 파이프에 축적 긴장 저항을 제공하는 첨단 톱니 톱니 (스트립) 디자인을 가진 파이프 연결 패치입니다.이 설계는 FCH 패치를 플랜지와 같은 다양한 연결 방법을 대체 할 수 있습니다., 용접, 힌트 연결, 슬레이 플러그 연결 및 갈라진 관절. FCH 패치 는 유체, 가스 및 고체 가동 유체에서 누출되지 않도록합니다.평형 파이프의 압력 아래의 기체와 고체압력이 증가함에 따라 밀폐 립이 스트레스가 될 수 있도록. 또한 밀폐 고리는 낮은 외부 진압 힘으로 좋은 탄력 상태를 유지하여 서비스 수명을 연장합니다.
제품 장점
1첨단 치아 고정 반지 (클램프 스트립) 설계
2우수한 밀폐 성능
3광범위한 응용 분야
4설치가 쉬워요
5강한 경식 저항성
6. 긴 서비스 수명
7유연한 설치
제품 매개 변수
|
파이프 오드 (mm) |
파이프 직경 범위 (mm) |
PN | 크기 | 볼트 | 볼트 토크 | |
| L1 | D | |||||
| 18 | 17~19 | 16 | 57 | 35 | 6 | 10 |
| 21.7 | 21~23 | 16 | 57 | 45 | 6 | 10 |
| 25 | 240.5-25.5 | 16 | 57 | 50 | 6 | 10 |
| 27.2 | 26-28 | 16 | 57 | 50 | 6 | 10 |
| 32 | 31.5-325 | 16 | 57 | 55 | 6 | 10 |
| 34 | 33~35 | 16 | 57 | 55 | 6 | 10 |
| 40 | 39.5-41.5 | 16 | 57 | 55 | 6 | 10 |
| 42 | 42-44 | 16 | 57 | 65 | 6 | 15 |
| 44.5 | 44-45.1 | 16 | 57 | 65 | 6 | 15 |
| 48.6 | 47-49 | 16 | 57 | 70 | 6 | 15 |
| 54 | 53.6-546 | 16 | 57 | 70 | 8 | 30 |
| 57 | 56.3-577 | 16 | 57 | 80 | 8 | 30 |
| 60.3 | 59-62 | 16 | 80 | 85 | 8 | 30 |
| 63 | 62.2-639 | 16 | 80 | 85 | 8 | 30 |
| 76.1 | 76-78 | 16 | 80 | 100 | 8 | 30 |
| 79.9 | 780.8-80.8 | 16 | 80 | 100 | 8 | 30 |
| 88.9 | 88-92년 | 16 | 107 | 110 | 10 | 50 |
| 108 | 106-110 | 16 | 107 | 130 | 10 | 50 |
| 110 | 108.9-1112 | 16 | 107 | 130 | 10 | 50 |
| 114.3 | 112-116 | 16 | 107 | 135 | 10 | 50 |
| 118 | 116.6-119.2 | 16 | 107 | 140 | 10 | 50 |
| 125 | 123.6-126.5 | 16 | 107 | 150 | 10 | 50 |
| 133 | 131.5-134.4 | 16 | 107 | 160 | 10 | 50 |
| 140 | 137-143 | 16 | 116 | 165 | 12 | 80 |
| 159 | 157-161 | 16 | 116 | 185 | 12 | 80 |
| 165.2 | 163.3-166.7 | 16 | 116 | 190 | 12 | 80 |
| 168 | 166-170 | 16 | 116 | 195 | 12 | 80 |
| 170 | 168.2-171.9 | 16 | 116 | 195 | 12 | 80 |
팁:위의 데이터는 데이터의 일부입니다, 특별한 크기가 필요한 경우 저희에게 연락하십시오.
| 아니 | 이름 | 소재 | 양 |
| 1 | 뒷판 | SS304 | 2 |
| 2 | 고무 수갑 | EPDM | 1 |
| 3 | 볼트 | SS304 | N |
| 4 | 스크루홀 당기는 막대기 | SS304 | 1 |
| 5 | 핀 포스트 | SS304 | 1 |
| 6 | 견과류 당기는 막대기 | SS304 | 1 |
| 7 | 껍질 철판 | SS304 | 2 |
제품 사용 시나리오
FCH 패치각종 벽 두께의 금속 파이프를 봉착하는 데 적합하며, 특히 자주 수리 및 교체해야 하는 산업용 파이프 시스템에 적합합니다.FCH 패치는 다양한 매체 변경 하에 좋은 밀폐 성능을 유지할 수 있습니다., 화학, 의약품, 해양 공학, 전기 및 부식 매체에 대한 높은 요구 사항이있는 다른 산업에 적합합니다.
제품 설치 및 유지보수
설치FCH 패치비교적 간단하며, 페룰 관절에 연결된 파이프 인터페이스는 내부와 외부를 청소해야합니다.그리고 파이프 입은 닦고 부드럽게 부러지거나 불규칙한 표면이 없도록 보장합니다.유출을 피하기 위해 튜브와 튜브 장착 장치의 내장 부분에서 구부러지지 않아야합니다. 설치 중에,그것은 시뮬레이션 효과를 보장하기 위해 단계적으로 ferrule를 단단히하고 과도한 힘을 피하는 것이 필요합니다..
다양한 종류의 제품
FCD 커넥터 FCE 연결 패치반 원형 미니 타입 수리 클램프
FCTR 커넥터 스테인레스 스틸 판 패치철 단일 밴드 수리 클램프
제품 설치 과정
제품 응용
|
|
